松下商用微波炉NE-1756电路工作原理

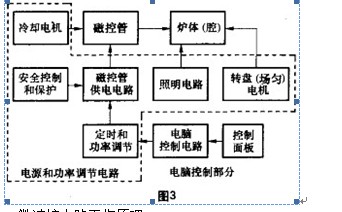

NE-1756电型微波炉的电原理图如图4所示。图中所示的微波炉的工作状态为停止态,即:炉门被打开和定时器处于关断位置的状态。此时,与炉门联动、或受控于炉门开关的主连锁(安全)开关s1、副连锁(安全)开关s2和定时开关s4都处于关断状态,故微波炉的电源被切断,炉子不工作。

当我们使用松下NE-1756微波炉、需要其工作时,通常是先根据加工食品的种类和多少等,调节好功率(火力)大小位置,然后打开炉门,放好食物再关炉门。在炉门打开时,微波炉处于上述的停止态;在合上炉门时,与炉门连动的连锁监控开关s3由闭合转为断开,随即主、副连锁开关s1、s2由断开转为闭合。此时给定时器设定工作时间,其开关s4就被接通,同时在调好状态下的功率调节器的功率控制开关s5也处于间歇导通状态,其通断时间比例由设置的功率值大小而定,满功率输出时为全通态。这样,微波炉的各部件电源回路都被接通,220V电源通过保险丝管F1、过热保护器ST和s4、s1、s5、s2等加到电机MI.M3、高压变压器T及照明灯LH等零部件上,炉子开始工作。其中,炉内照明灯LH点亮,照明炉腔,以便于操作人员观察炉内食物和转盘等烹饪、工作情况;定时器电机M1转动,定时器开始对微波炉工作B,-M司进行计时.转盘电机M2通电转动,带动玻璃转盘和食物转动;风扇(冷却)电机M3则驱动风叶转动.对Panasonic NE-1756磁控管MAG进行风冷,防止其过热而损坏,同时对高压变压器T和炉腔也有冷却及通风作用I功率控制器开关s5则按设定火力值不断间歇通断,若设定火力设定为最大,则功率开关s5常通。

与此同时,高压变压器T的初级绕组Ll通电工作,在次级绕组感应出相应电压,其次级低压绕组L3输出约3.3V的交流电压,作为磁控管MAG的灯丝(阴极)电压,使MAG的阴极被加热并发射电子。另一次级绕组L2为高压绕组,输出为2000多伏的交流电压,经由高压二极管VD和高压电容c组成的半波倍压整流电路,输出约4000V的直流高压,加到磁控管的两端,使磁控管阳极、阴极间形成高压电场,于是磁控管开始工作,将电场能转换为频率为2450MHz左右的微波能,发射(发送)到炉腔:微波在炉腔内来回反射,不断穿透炉腔内的食物,使食物的分子以2450MHz的超高频率进行剧烈震动而快速发热,这样食物就被迅速加热,进而被煮熟,达到微波加热、烹饪的目的。

以上就是松下商用微波炉Panasonic NE-1756的概述
